Лазерний СО2 верстат EKOSTAR 1310, 150W 1300х1000

Лазерний СО2 верстат EKOSTAR 1310, 150W для різання і гравіювання .

EKOSTAR 1310 150W - це високотехнологічний пристрій закритого типу для гравіювання і різання різних матеріалів, головним компонентом якого є потужний СО2 лазер. В якості робочого середовища такого випромінювача використовується суміш газів (вуглекислий газ, азот, гелій).

Лазер СО2 дозволяє обробляти крихкі матеріали, так як тепловий вплив на матеріал локалізовано, що не призводить до порушення цілісності і зовнішнього вигляду заготовки (матеріал не піддається механічному впливу). LM1310 оснащений стільниковим і ламельні робочими панелями 1300х1000 мм. Завдяки підйомного механізму верстата можна обробляти заготовки різної товщини.

Максимальна глибина опускання стола становить 200 мм. Переміщення лазерної головки здійснюється за рейковим лінійних напрямних типорозміру HG15. Плавність і точність руху забезпечують крокові двигуни від Leadshine Technology моделі 57CM21X-M-L200, а також ремінний привід на основі зубчастих ременів і коліс (HTD 3M).

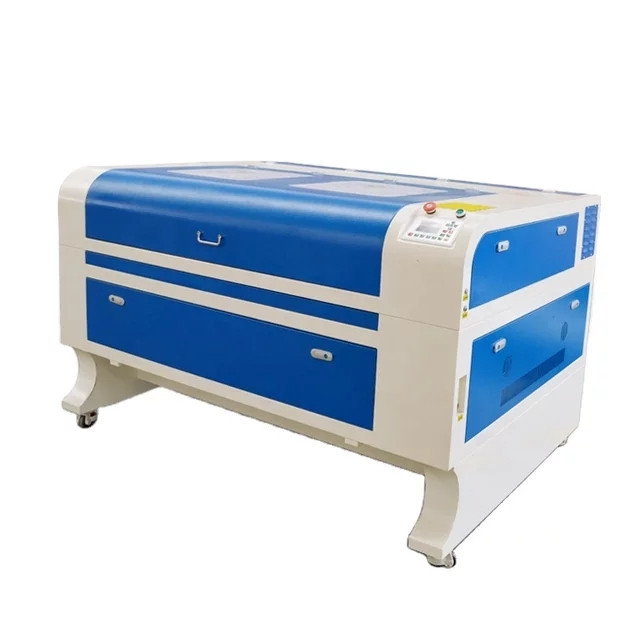

Для визначення крайнього положень об'єкта використовуються індуктивні датчики FOTEK PL-05N (NPN). Так як лазерна трубка має водяний тип охолодження, для циркуляції рідини використовується насос моделі XYH-075. Повітряний потік забезпечує компресор моделі ACO-004. За вентиляцію корпусу і видув продуктів горіння відповідає витяжний вентилятор моделі CZR-LY80. Система управління верстатом побудована на базі контролера RuiDa RDC6445G(EC) і драйверів Leadshine Technology М542С. Всі компоненти лазерного верстата EKOSTAR 1310 150W вмонтовані в біло-синій металевий корпус.



Область застосування:

поліграфія, деревообробні виробництва, взуттєва промисловість, пакувальні виробництва, легка промисловість і т. п.



Оброблювані матеріали:

Різання: не тонкі щільні матеріали (дерево, фанера, МДФ, ДСП, картон, папір, пластик, тканина, шкіра, гума, акрил, скловолокно тощо). Не щільні, але товсті матеріали (екструдований пінополістирол, пінопласт, пінисті матеріали).

Рекомендовані товщини матеріалів для різання:

• Акрил - 20 мм
• МДФ - 10 мм
• Шкіра - 2 мм
• Фанера - 12 мм
• Тканина - 0.3 мм
• ПВХ - 4 мм
• Гума - 6 мм
• Папір - 1 шар

Гравірування: дерево, фанера, МДФ, ДСП, картон, папір, пластик, тканина, шкіра, гума, скло, плитка, кераміка, анодований алюміній.

Не можна гравірувати: метал, ПВХ



Особливості верстата EKOSTAR 1310 150W :

• Висока якість гравіювання і різання
• Висока швидкість роботи
• Низький рівень шуму та вібрації під час роботи
• Відсутність пошкодження виробу завдяки локального теплового впливу
• Можливість обробки різних неметалевих матеріалів
• Мінімальна кількість відходів
• Наявність підйомного механізму столу
• Наявність витяжки продуктів горіння матеріалів
• Можливість зміни параметрів завдання з панелі управління RuiDa, так і програмно з комп'ютера
• Наявність оглядового протипожежного вікна
• Наявність світлодіодної лампи для освітлення робочої області
• Підтримка всіх форматів файлів, які можна безпосередньо імпортувати в CorelDRAW (CDR, DWG, DXF, JPG, BMP, TIF, PCD і т. д.)



Принцип роботи лазерної трубки СО2: з блоку управління лазерного верстата на блок живлення лазерної трубки надходить інформаційний сигнал, який в самому блоці живлення генерує на виході високовольтні розряди різного напруги, що відповідає потужності різання (0-100%). При отриманні високовольтного розряду в трубці, у відсіку з газом СО2 та генерує лазерний промінь на виході трубки, тобто на катоді. Потім промінь відбивається по черзі від дзеркал, на останньому, проходячи через лінзу фокусується в дуже тонкий і потужний промінь , який, власне і виконує лазерний розкрій.



ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ВЕРСТАТА EKOSTAR 1310 150W

Модель: 1310 150W

Тип лазера: СО2

Виробник лазерної трубки: Beijing Reci Laser Technology

Модель лазерної трубки: W6

Номінальна потужність лазерної трубки: 130 Вт

Максимальна потужність лазерної трубки: 150 Вт

Довжина лазерної трубки: 1400 мм

Діаметр лазерної трубки: 80 мм

Термін служби лазерної трубки: > 15000 годин

Тип охолодження лазерної трубки: водяний

Блок живлення лазерної трубки: ZYE Laser MYJG150W

Загальна споживана потужність: ≥300 Вт

Електроживлення: 220 В ±10% / 50 Гц

Глибина різання: 0...20 мм (залежно від матеріалу)

Швидкість різання: 1...50 мм/с

Швидкість гравіювання: 1...500 мм/с

Мінімальний розмір букв для гравірування: 1х1 мм

Дозвіл: ≤1000 dpi

Точність позиціонування: ≤0.01 мм

Час безперервної роботи верстата: ≤12 годин

Робоча температура: 0...+45 °С

Відносна вологість: ≤80% (без конденсату)

Робоча поверхня: стільниковий і ламельная панелі

Розміри робочого поля: 1300х1000 мм

Підьомний механізм столу: ланцюговий

Модель двигуна підйомного механізму: 4GN75K

Глибина опускання столу: 200 мм

Система вентиляції: присутній (вентилятора CZR-LY80)

Інтерфейс підключення: USB, USB-накопичувач, Ethernet (LAN)

Операционная система ПК: Win ХР, 7, 8, 10

Программное обеспечение: RDWorks V8

Контроллер: RuiDa RDC6445G (EC)

Драйвер: Leadshine Technology M542С

Поддержка форматов файлов: CDR, DWG, DXF, JPG, BMP, TIF, PCD и т.д.

Типоразмер модуля линейного перемещения: HG15

Зубчатый ремень: HTD 3M

Шаговый двигатель: Leadshine Technology 57CM21X-M-L200

Индуктивный датчик: FOTEK PL-05N (NPN)

Габаритные размеры: 1850х1390х990 мм

Вес брутто: 320 кг



Основные технические характеристики водяного насоса XYH-075:

Электропитание: 220~240 В / 50 Гц

Мощность: 75 Вт

Максимальная высота подъема воды: 3.2 м

Производительность: 3200 л/ч

Максимальная температура воды: 35°С

Класс защиты: IPX8



Основные технические характеристики воздушного компрессора ACO-004:

Электропитание: 220 В / 50 Гц

Мощность: 58 Вт

Давление: 0.028 МПа

Производительность: 75 л/мин

Диаметр выходного патрубка: 10 мм



Основные технические характеристики вытяжного вентилятора CZR-LY80:

Электропитание: 220 В / 50 Гц

Мощность: 550 Вт

Скорость: 2800 об/мин

Производительность: 18 м³/мин

Давление: 1.7 кПа

Диаметр выходного патрубка: 80 мм

Класс изоляции: В
